Utrustningsöversikt
KYN28A-12 Armored Drawout AC Metal-Clad Switchgear är ett ställverkssystem speciellt designat för 3-10kV trefas AC 50Hz enkelskensystem. Den används främst för att ta emot och distribuera elektrisk energi, samt för att kontrollera, skydda och övervaka kretsar.
Tillämpliga standarder
Denna produkt följer strikt följande standarder:
• GB3906 "3-35 kV AC metallkapslat ställverk"
• GB/T11022 "Gemensamma tekniska krav för hög-ställverk och styrutrustning"
Modell Betydelse
• KYN28A-12(Z): Här representerar "K" metallinneslutet ställverk, "Y" representerar uttagbart, "N28A" är designens serienummer, '12' indikerar en märkspänning på 12 kV och "Z" kan indikera en specifik version eller ytterligare funktionalitet.
Huvudfunktioner
• Mottagning av elektrisk energi: Mottagning av elektrisk energi från kraftsystemet.
• Strömfördelning: Fördelar elektrisk energi till olika elektriska enheter.
• Kretskontroll: Styr på/av-drift av kretsar.
• Kretsskydd: Ger skydd vid kretsfel för att förhindra skador på utrustningen.
• Kretsövervakning: Övervakar kretsstatus i realtid-för att säkerställa säker drift.
Tekniska parametrar
|
Märkspänning |
3,6 kV, 7,2 kV, 12 kV |
|
Nominell frekvens |
50 Hz |
|
Märkström för effektbrytare/ställverkssystem |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
|
Bedömd kort-tidsmotståndsström (4s) |
16kA, 20kA, 25kA, 31,5kA, 40kA |
|
Nominell toppmotståndsström |
40kA, 50kA, 63kA, 80kA, 100kA |
|
Bedömd kortslutning-brytande/strömförande |
Bryter 16kA–40kA, gör 40kA–100kA |
|
1 minuts strömfrekvens tål spänning |
Mellan stolpar / mellan stolpe och mark 24kV–42kV, Mellan brytare 24kV–48kV. |
|
Blixtimpulser tål spänning |
40kV-75kV mellan poler / mellan poler och jord, 46kV-85kV mellan brytare. |
|
Skyddsklassning |
IP4X för kapslingen, IP2X mellan fack / när strömbrytarens rumsdörr är öppen. |
Miljöförhållanden
Temperaturområde
-15 grader till +40 grader, med en genomsnittlig daglig temperatur som inte överstiger 35 grader.
Höjdgräns
10kV-system Mindre än eller lika med 1000m, 6kV-system Mindre än eller lika med 3000m.
Fuktighetskrav
Daglig genomsnittlig relativ luftfuktighet Mindre än eller lika med 95 %, månadsmedelvärde Mindre än eller lika med 90 %; motsvarande vattenångtryck dygnsmedelvärde Mindre än eller lika med 2,2 kPa, månadsmedelvärde Mindre än eller lika med 1,8kPa.
Miljökrav
Inga frätande eller brandfarliga gaser, ingen saltdimmakontamination, ingen allvarlig kontaminering och inga kraftiga vibrationer.
Strukturella egenskaper
-
• Helt -metallkonstruktion: Modulär monteringsstruktur säkerställer utrustningens stabilitet och hållbarhet.
• Material och processer: Skåpet är tillverkat av importerade aluminium-zink-belagda tunna stålplåtar, bearbetade av CNC-verktygsmaskiner, med hjälp av flera vikningsprocesser och ansluten med nitmuttrar och hög-hållfasta bultar, med hög precision, korrosionsbeständighet, lätt vikt, hög hållfasthet, och.
Konfiguration av strömbrytare
Kan utrustas med ZN63A-12 (VS1)-serien eller importerade VD4-seriens vakuumbrytare, som erbjuder bred tillämpbarhet, hög tillförlitlighet och underhållsfri drift.
01
Kretsbrytare låda design
Har arbets- och testpositioner, var och en med positionerings- och displayenheter för att säkerställa säker och tillförlitlig drift.
02
Hög utbytbarhet
Lådor med samma specifikation kan bytas fritt, vilket underlättar underhåll och uppgraderingar av utrustning.
03
Kabelfackkapacitet
Kabelfacket rymmer upp till 9 enkel-kablar som uppfyller olika ledningskrav.
04
Förreglingsanordningar
Utrustad med pålitliga mekaniska och elektriska förreglingsenheter för att uppfylla de "fem-förebyggande" kraven, vilket säkerställer säker drift.
05
Säkerhet i hög-fack
Högspänningsfacket är utrustat med en tryckavlastningskanal för att effektivt säkerställa operatörernas personliga säkerhet.
06
Utformning av observationsfönster
Ytterdörren är försedd med ett observationsfönster för enkel övervakning av driftstatus för interna komponenter.
07
Bekvämt underhåll
Utrustningen stöder underhåll av-framåtkomst och kan väggmonteras-, vilket sparar utrymme och underlättar driften.
08
Beställningsinstruktioner
Huvudkretsinformation
• Ange huvudkretsens schemanummer när du gör en beställning.
• Tillhandahåll ett detaljerat huvudkopplingsschema.
• Bifoga arrangemangsschema och planritning.
• Hjälp- och kontrollkretsinformation.
• Skicka in kopplingsscheman för hjälpkretsar och styrkretsar.
• Inkludera ett anslutningsschema som referens.
Konfigurationskrav för skåp
Skåpkomponenter
Ange tydligt modell, specifikationer och kvantitet för alla komponenter inuti skåpet för att säkerställa korrekt konfiguration.
Krav på samlingsskena Bridge
Om skenbroar krävs (inklusive mellan två rader av skåp och mellan väggskåp), ange höjdmåtten över skåpen och till marken för att säkerställa exakt installation.
Skåp färg
Skåpets färg måste anpassas efter användarens krav. Om inga särskilda krav anges kommer företagets standardfärger att användas.
Driftmiljö
Särskilda driftsmiljöförhållanden, såsom temperatur, luftfuktighet, dammskyddsklassning, etc., samt andra speciella krav, måste specificeras för att säkerställa att skåpet är lämpligt för driftsmiljön.
Notera:Om projektets driftsförhållanden överstiger ovanstående specifikationer, vänligen kontakta oss för en skräddarsydd lösning. Vi är fast beslutna att tillhandahålla den bästa lösningen skräddarsydd för dina unika behov.

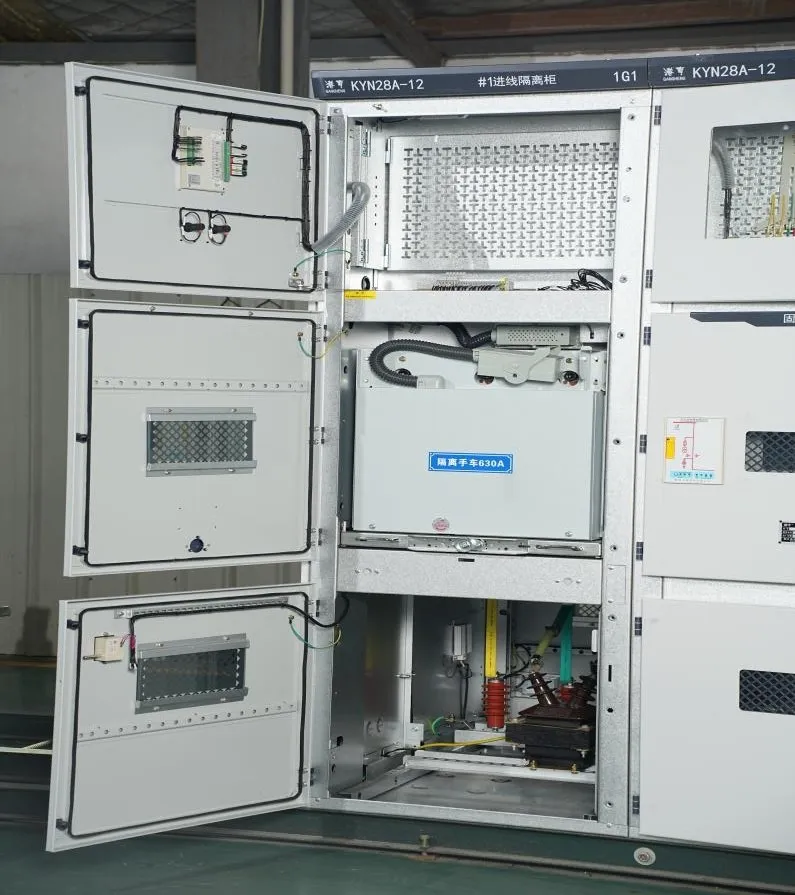

Produktbilder
Produktcertifikat
Customer Collaboration Case
I september 2023 gav Shangrao Yanshan Extreme Company vårt företag i uppdrag att skräddarsy en sats av KYN28-12 högspänningsställverk för sitt nybyggda kraftsystem. Projektet slutfördes från orderbekräftelse till leverans på bara 20 dagar, med-installation på plats slutförd och godkänd inom fem dagar, vilket säkerställde säker strömförsörjning. Detta visar till fullo vårt företags snabba respons och effektiva utförandeförmåga inom området för högspänningsdistributionsutrustning.
Jizhi Company berömde mycket vårt företags integrerade tjänst för 'design-produktion-installation', särskilt tack vare det tekniska teamets snabba lösning av ett-jordfel på plats (återställer strömmen inom 2 timmar), och föreslog att det framtida samarbetet skulle utökas till projekt i dess andra dotterbolag.
Detta projekt validerade tillförlitligheten hos KYN28-seriens ställverk i industriella applikationer och lade grunden för ytterligare samarbete. För ytterligare tekniska detaljer eller liknande projektlösningar är du välkommen att kontakta vårt tekniska supportteam när som helst.
